En el acelerado mundo de la fabricación de productos electrónicos estadounidenses, la velocidad y la confiabilidad no son negociables. Para los compradores B2B que buscan minimizar los gastos generales y maximizar la calidad, es fundamental encontrar un socio que se encargue de todo, desde el abastecimiento de componentes hasta el ensamblaje final.
Para los innovadores basados en Estados Unidos, unServicio de fabricación de PCBA llave en manosignifica un único punto de rendición de cuentas. En lugar de gestionar múltiples proveedores de placas base, componentes electrónicos y mano de obra de ensamblaje, nuestro modelo llave en mano integra todo el ciclo de vida en un flujo de trabajo optimizado. Esto reduce los errores de comunicación y acorta significativamente el tiempo de comercialización de dispositivos IoT médicos, aeroespaciales e industriales.
La volatilidad de la cadena de suministro sigue siendo una de las principales preocupaciones. Utilizamos sistemas de seguimiento basados en IA que monitorean el inventario global en tiempo real. Esto nos permite identificar posibles problemas de plazos de entrega antes de que afecten su programa de producción, lo que garantiza que su proyecto de PCBA llave en mano se mantenga en marcha incluso durante la escasez global.
Los costos ocultos pueden arruinar el presupuesto de un proyecto. Nuestros modelos de precios para el mercado estadounidense son totalmente transparentes e incluyen todas las tarifas y tarifas de logística aplicables por adelantado. Proporcionamos cotizaciones completas que permiten a los gerentes de adquisiciones ver exactamente hacia dónde se dirige su inversión, sin recargos sorpresa en el momento de la entrega.
El cumplimiento es la columna vertebral de la confianza en la fabricación estadounidense. Nos aseguramos de que cada placa cumpla con las rigurosas demandas de los organismos reguladores nacionales, brindando tranquilidad para aplicaciones gubernamentales y de atención médica sensibles.
Ya somos proactivos en la alineación de nuestras cadenas de suministro con las próximas normas de cumplimiento comercial de semiconductores de EE. UU. a mediados de 2026. Este enfoque con visión de futuro garantiza que sus productos sigan siendo comercializables y cumplan legalmente con las políticas comerciales nacionales en evolución.
Para nuestros socios aeroespaciales y de defensa, mantenemos un estricto registro ITAR. Esto garantiza que todos los datos técnicos y los ensamblajes físicos se manejen de acuerdo con las regulaciones del Departamento de Estado de EE. UU., protegiendo los intereses de seguridad nacional y su tecnología patentada.

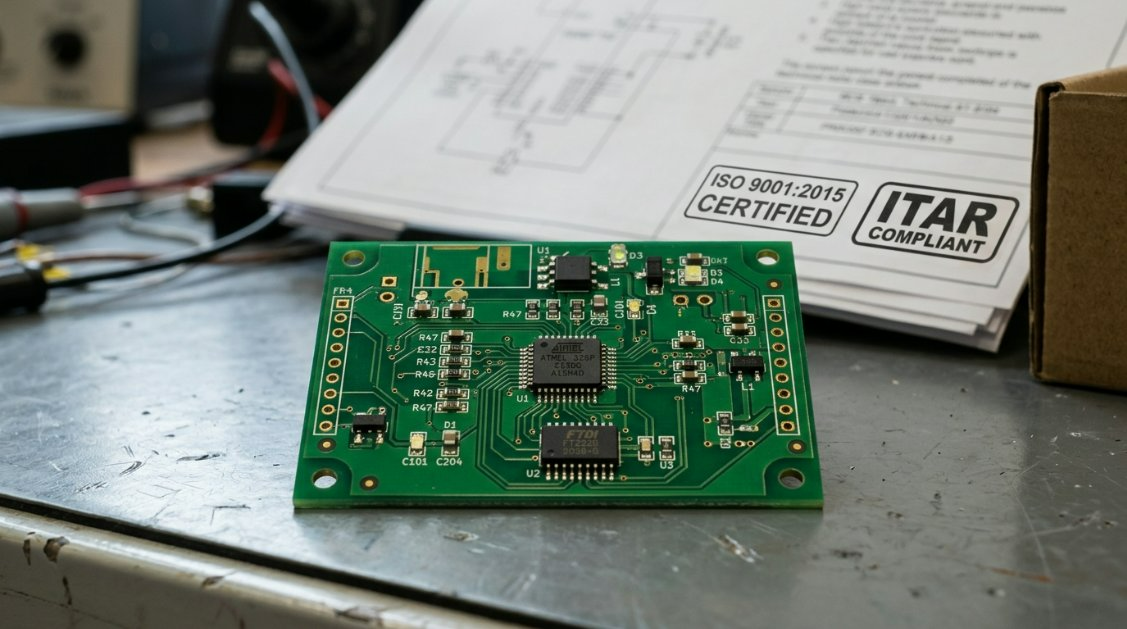

Nuestras instalaciones de fabricación cumplen con los más altos estándares de la industria. Ya sea que necesite IPC Clase 2 para electrónica general o IPC Clase 3 para sistemas de misión crítica, nuestras instalaciones están certificadas según AS9100 para el sector aeroespacial e ISO 13485 para dispositivos médicos.
Desde la revisión inicial del diseño hasta la prueba funcional final, ofrecemosSoluciones avanzadas de PCBA llave en manoadaptado a las necesidades de las nuevas empresas estadounidenses y de las empresas Fortune 500 por igual.
Nos especializamos en prototipos de respuesta rápida que permiten una iteración rápida. Al aprovechar la IA para predecir los cuellos de botella de la cadena de suministro, podemos asegurar los componentes más rápido que los intermediarios tradicionales y, a menudo, entregamos prototipos ensamblados en tan solo 24 a 48 horas.

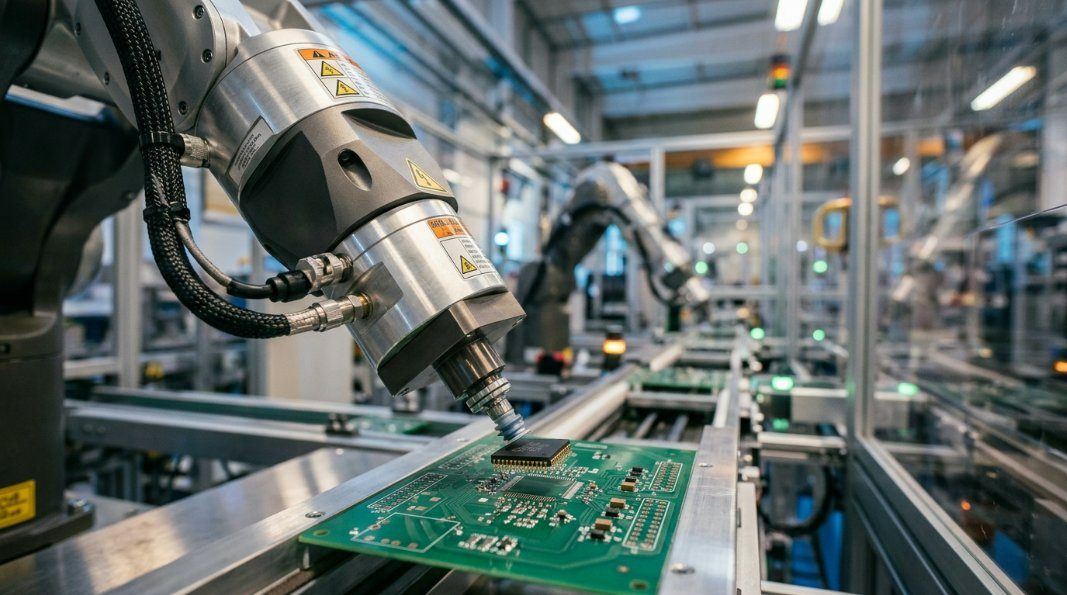

Una vez que se valida su diseño, nuestras líneas SMT automatizadas están listas para una ampliación de gran volumen. Con una colocación precisa y un rendimiento de alta velocidad, mantenemos una calidad constante en miles de unidades, garantizando que su lanzamiento al mercado esté respaldado por hardware confiable.
Nuestra infraestructura técnica está diseñada para manejar los diseños de placas más complejos actualmente en desarrollo.
| Categoría de capacidad | Especificación / Tolerancia |
|---|---|
| Tamaño mínimo de componente | 01005 (métrico 0402) |
| Precisión de colocación | ±0,035 mm (35 micras) |
| Dimensiones máximas del tablero | 600 mm x 500 mm |
| Acabados admitidos | ENIG, HASL, OSP, Inmersión Plata/Estaño |
| Tecnología de inspección | 3D AOI, rayos X 3D (AXI), sonda voladora |
Nuestras líneas de tecnología de montaje en superficie (SMT) y tecnología de orificio pasante (THT) funcionan con tolerancias ultra estrictas. Utilizamos la inspección 3D de soldadura en pasta (SPI) para garantizar que cada conexión sea perfecta incluso antes de colocar los componentes.
Nos destacamos en el ensamblaje de paso fino. Nuestro equipo maneja interconexiones de alta densidad (HDI), incluido BGA con pasos de hasta 0,4 mm y componentes 01005 ultrapequeños, lo que nos convierte en el socio ideal para dispositivos portátiles miniaturizados y computación de alto rendimiento.
Elegir un socio alineado con el país para suPCBA llave en manonecesidades elimina los riesgos asociados con el envío al extranjero, los retrasos en las zonas horarias y el robo de propiedad intelectual.
Nuestro software patentado de análisis predictivo escanea los mercados globales para anticipar interrupciones. Si un microcontrolador específico escasea, nuestro equipo de ingeniería puede sugerir inmediatamente alternativas compatibles pin a pin, evitando paradas de producción.
Su propiedad intelectual es su activo más valioso. Operamos bajo estricto cumplimiento de NDA y mantenemos entornos digitales seguros para garantizar que sus esquemas, archivos Gerber y firmware permanezcan confidenciales y protegidos dentro del marco legal de los Estados Unidos.
